CANoe 시작할 때 반드시 해야 할 초기 설정 (CANoe16 실무)

CANoe를 처음 실행하면 가장 많이 겪는 문제가 있다.

설정을 다 한 것 같은데 통신이 전혀 보이지 않는 상황이다.



이건 대부분 툴을 몰라서가 아니라, 초기 설정의 흐름을 잘못 이해해서 발생하는 문제다.



CANoe의 설정은 단순히 버튼을 누르는 작업이 아니라

“논리 네트워크 → 물리 하드웨어 → 데이터 해석 → 시뮬레이션” 이 흐름으로 이어진다.



이 구조를 기준으로 초기 설정을 정리하면 다음과 같다.

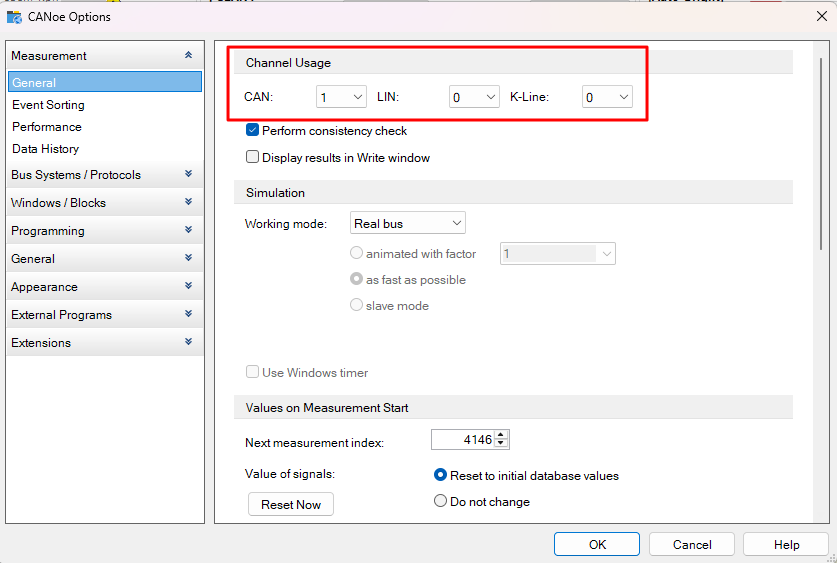

1. Channel Usage – 사용할 네트워크를 정의하는 단계



가장 먼저 해야 할 것은 어떤 버스를 사용할지를 결정하는 것이다.

CANoe는 CAN, LIN, FlexRay, Ethernet 등 다양한 네트워크를 지원하지만,

프로젝트에서는 필요한 것만 활성화해야 한다.



우선 HardWare 탭에서 'Channel Usage' 를 클릭한다.



여기서 CAN 채널을 2개 사용할지, LIN을 몇 개 쓸지 정의하게 된다.



이건 단순 옵션이 아니라 전체 환경의 기준을 만드는 작업이다.

예를 들어 CAN을 1개로 설정하면 이후 모든 설정은 그 하나의 채널을 기준으로 움직인다.



이걸 잘못 설정하면 이후 단계에서 아무리 설정을 맞춰도 채널이 부족하거나 구조가 꼬이게 된다.

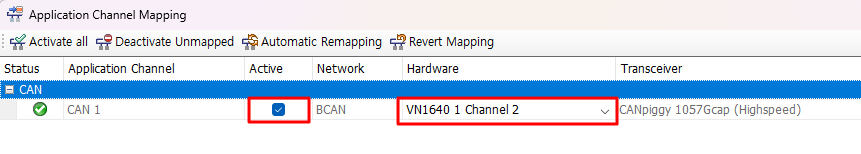

2. Channel Mapping – 논리 채널과 실제 하드웨어 연결



Channel Usage에서 만든 논리 채널은 아직 실제 장비와 연결되지 않은 상태다.



CANoe 안에 있는 채널은 말 그대로 “논리적인 존재”라서 아직 USB CAN 장비와는 아무 관계가 없다.

그래서 Hardware 탭에 있는 Channel Mapping에서 Vector 하드웨어와 연결을 해줘야 한다.



여기서 중요한 건 두 가지다.

첫 번째는 어떤 하드웨어를 사용할지 선택하는 것,

두 번째는 해당 채널을 Active 상태로 활성화하는 것이다.



이 단계는 쉽게 말하면 “CANoe 내부 채널 ↔ 실제 USB CAN 장비”를 연결하는 과정이다.

이 단계에서 정의한 채널 개수는 이후 Channel Mapping, Simulation, Database 설정의 기준이 된다.



실무에서 가장 많이 발생하는 실수도 여기서 나온다.

- Hardware는 맞게 선택했는데 Active를 체크하지 않은 경우
- CAN1, CAN2 포트를 잘못 매핑한 경우



이 경우 CANoe는 정상적으로 실행되지만 데이터는 아무것도 들어오지 않는다.



3. Database 설정 – 데이터를 해석 가능하게 만드는 단계



하드웨어까지 연결되면 이제 CAN 데이터는 들어오기 시작한다.

하지만 이 상태에서는 또 하나 문제가 생긴다.

데이터는 보이는데 무슨 의미인지 알 수가 없다. (단순한 ID와 Raw Data 형태로만 보인다.)



실제로 필요한 건 신호 단위 데이터다.

이걸 해결하기 위해 DBC(CAN), LDF(LIN) 파일을 로드해야 한다.



우선 Simulation 탭에서 Simulation Setup 을 클릭한다.



그리고 Databases 항목을 클릭하고 마우스 우측 버튼을 눌러 Add... 를 클릭하여 DBC(CAN), LDF(LIN) 파일을 로드한다.

(본 예제는 BCAN 으로 예를 들어 설명하므로 DBC(CAN) 파일을 로드하면 된다.)



이 단계는 단순히 파일을 추가하는 것이 아니라 CAN 데이터를 사람이 이해 가능한 형태로 변환하는 과정이다.

즉, 이 단계부터 CANoe는 단순 모니터링 툴이 아니라 “분석 도구”가 된다.

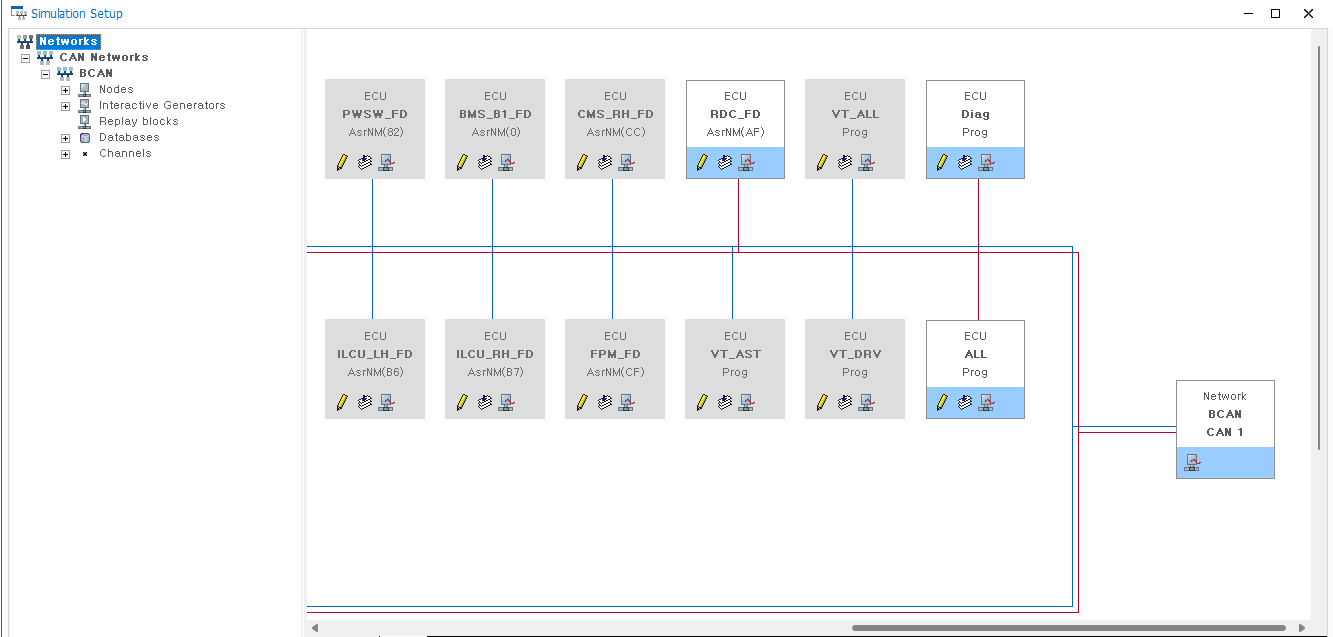

4. Simulation Setup – ECU 없이도 동작시키는 환경 구성



여기까지 오면 실제 ECU가 있다면 통신을 볼 수 있다.

하지만 실무에서는 ECU 없이 테스트해야 하는 경우가 더 많다.

이때 사용하는 것이 Simulation Setup이다.



CANoe에서는 Simulation Node를 추가해서 가상의 ECU를 만들어서 메시지를 보내고 응답을 구성할 수 있다.

이걸 통해 실제 ECU 없이도 통신 흐름을 검증할 수 있다.



초기 개발 단계에서는 이 Simulation이 거의 필수라고 보면 된다.



정리



CANoe 초기 설정은 단순히 메뉴를 따라가는 작업이 아니다.



채널을 만들고,

하드웨어를 연결하고,

데이터를 해석 가능하게 만들고,

필요하면 시뮬레이션까지 구성하는 흐름이다.



이 흐름을 이해하고 설정하면 처음 실행했을 때 흔히 겪는 문제 대부분을 피할 수 있다.

반대로 이 구조 없이 설정하면 겉보기에는 정상인데 아무 것도 동작하지 않는 상황에 빠지게 된다.



결국 CANoe 초기 설정의 핵심은 “연결”이다.

논리 채널과 실제 하드웨어, 그리고 데이터를 해석하는 구조가 제대로 연결되어야 통신이 보인다.
