[AUTOSAR] Port Interface 생성하기(만들기)

오늘은 PPort와 RPort를 생성하기 전에 Port Interface를 먼저 만들어야 하니 Port Interface 생성방법에 대해 설명하겠다.

비교적 간단하니 따라해보자.

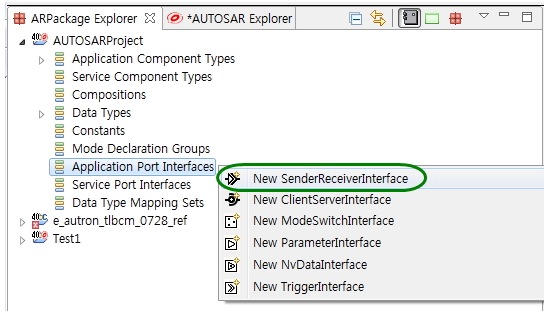

1. 아래와 같이 Sender Receiver Interface 를 생성한다. 생성 방법은 ARPackage Explorer(SW Component)에서 Application Port Interfaces 스택을 우클릭하여 New SenderReceiverInterface를 선택하면 된다.

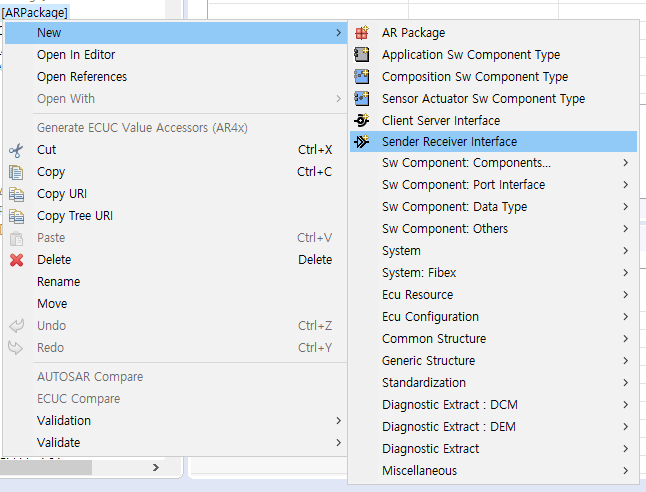

두 번째 방법도 있다. ARPackage 를 우클릭하여 New -> Sender Receiver Interface 를 선택해도 된다.

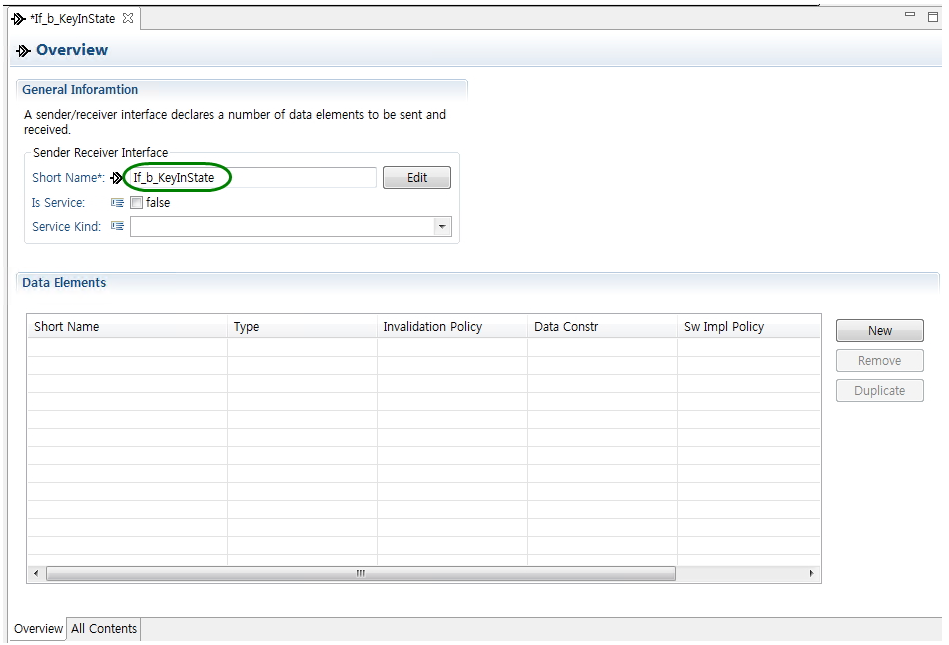

2. Port Interface Editor에서 Short Name을 설정해 준다.

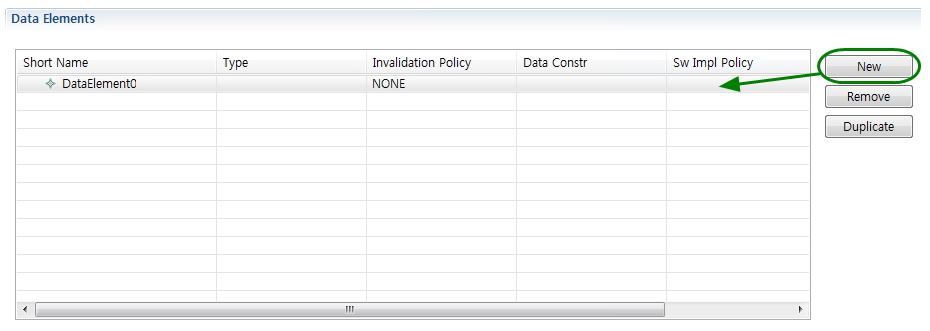

3. Data Elements 섹션에서 New 버튼을 클릭하여 Data Element를 생성해 준다.





4. Data Elements섹션의 테이블 뷰에서 생성된 Data Element의 Short Name (b_KeyInState)을 설정한다.

Type 컬럽에서 Brwose버튼을 클릭하여 Type 선택 다이얼로그를 띄워  Data Element의 Type을 선택한다.





끝이다. 엄청 간단하다. 정말 끝이다.
